Pneumatic & Electric Control Valve, Electro-Pneumatic Positioner
วาล์วควบคุม ระบบลม และ ระบบไฟฟ้า

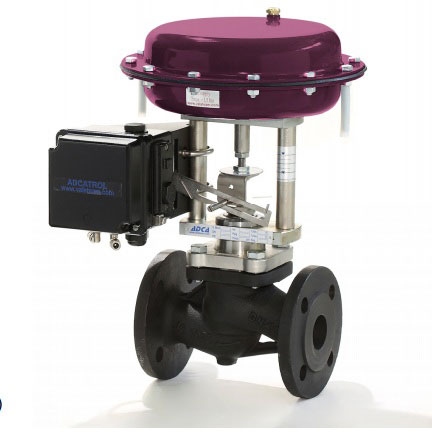

ADCA: PV16G
Pneumatic Control Valve
V16G globe valve w PA linear actuator

ADCA PV16G Pneumatic Control Valve
  • Valve Size: DN15 to DN200
  • Connection: Flanged EN 1092-2 PN16
  • Valve Limiting:
    • 16 bar at 120°C
    • 14.7 bar at 200°C
  • Plug Charateristics:
    • EQP - Equal percentage
    • PT - On-of
  • Port: Full Port
  • Actuators:
    • PA-205; PA-280; PA-340; PA-435
  • Control Signal:
    • 0.2-1 bar; 0.4-1.2 bar; 0.4-2 bar
  • Use:
    • Saturated & Superheated Steam.
    • Hot and superheated water.
    • Air, Gases and Noncorrosive Fluid
  • pdf

วาล์วควบคุมประสิทธิภาพสูงพร้อมหัวขับแบบใช้ลม หน้าวาล์วสแตนเลสแบบ EQP-Soft (Equal Percentage) เหมาะสำหรับระบบที่ใช้ควบคุมอุณหภูมิ แรงดัน หรือ การควบคุมแบบ On-Off

สามารถใช้กับไอน้ำได้สูงสุดถึง 14.7 bar ที่ 200°C

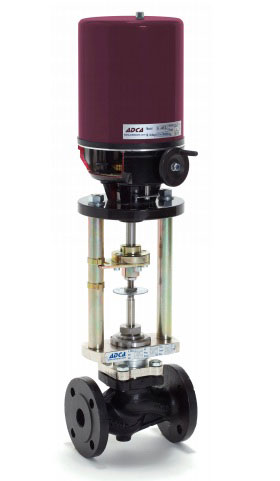

ADCA: Type EL
Linear Electric Actuators
115 V / 230 V 50/60 Hz, 24 V DC

ADCA EV16G w EL Linear Electric Actuator
  • Electrical Input:
    • 115 V / 230 V 50/60 Hz, 24 V DC
  • ฺMAIN FEATURES:
    • Valve protection against excessive force
    • Comfortable manual operation when disengaging the actuator motor
    • Generating a defined closing force in the end position leads to constantly tight shut-off of the valve.
    • The actuators are in enclosure protection IP 65 (EL12 IP43) and are designed for rugged industrial use.
    • Mechanical stroke indication via anti-rotation bar.
  • pdf

หัวขับ Electric ใช้สำหรับเปิด-ปิด-ควบคุม :
ADCA 2-Way Valve (EV16G, EV25G, EV40S) และ
ADCA 3-Way Valve (EV253G, EV403S)
ควบคุมด้วยระบบไฟฟ้า

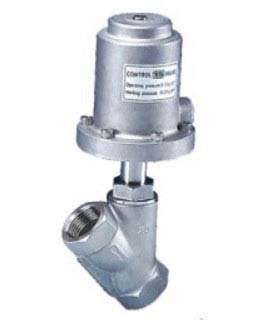

SS: Model Y-CCV
SS316 Y-type Cylinder Control Valve
20 Kg/cm², 180 °C

SS Y-CCV Cylinder Control Valve
  • Size: 1/4" - 2-1/2" Screwed BSP
  • Working Pressure: 0 - 20 Kg/cm²
  • Working Tempe: 0°C - 180°C;
  • Material:
    • Body: SS316
    • Cylinder: SS304
    • Cylinder Base: SS316
  • Suitable Fluids: Water, Steam, Air, Oil
  • pdf

วาล์วควบคุม Y-Type พร้อมหัวขับลม เหมาะสำหรับใช้กับ ไอน้ำ น้ำ ลม และ น้ำมัน ควบคุมแบบ เปิด-ปิด

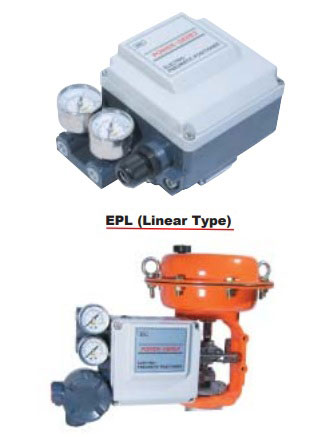

Power Genex:EPL & EPR Series
Electro-Pneumatic Positioner
115 V / 230 V 50/60 Hz, 24 V DC

Power-Genex EPL & EPR Electro-Pneumatic Positioner
  • Input Signal:
    • 4...20mA @ 24V DC
  • ฺModel:
    • EPL (linear Type)
    • EPR (Rotary Type)
  • ฺFeatures:
    • Easy Maintenance
    • Simple Conversion to Direct or Reverse Acting
    • Rugged Aluminum Housing W Corrosion Resistance Coating
    • Vibration Resistance Design
    • Stainless Steel Gauges Standard
  • ฺOptions Available:
    • Position transmitter (4...20mA output signal)
    • Two limit switches (open and close)
  • pdf

Electro-Pneumatic Positionet ใช้สำหรับควบคุมปริมาณการเปิด-ปิด แบบ Modulating :
ควบคุมด้วยการรับสัญญาณไฟฟ้า Input 4...20mA ไปควบคุมปริมาณลมที่ไปควบคุมการเร่ง-หรี่วาล์ว
